iFixit mổ iPhone Duo: phát hiện nguyên nhân có thể dẫn đến việc hư màn hình do tác động từ bên trong

Mới hôm trước mình có viết về chuyện iPhone Duo bị nứt màn hình ở bản lề và nghi ngờ Apple đang lặp lại vết xe của Galaxy Fold 2019. Giờ thì iFixit đã mổ xong iPhone Duo, có cả mô hình 3D bản lề và CT scan, nên mình tổng hợp lại cho anh em coi họ tìm ra được gì. Nói trước là iFixit chưa khẳng định được nguyên nhân, nhưng họ đã khoanh vùng khá rõ.

Bài trước của mình anh em có thể coi lại ở đây: iPhone Duo nứt màn hình ở bản lề: liệu Apple có lặp lại vết xe Galaxy Fold 2019 .

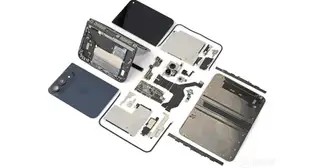

iPhone Duo trên bàn mổ của iFixit (ảnh: iFixit)

Máy gập là hai nửa điện thoại, nên bắt buộc phải có sợi cáp chạy xuyên qua bản lề Trước khi nói tới chỗ nứt thì mình giải thích một chút về thiết kế, vì đây là cái anh em hay hỏi. Một chiếc máy gập như iPhone Duo thực chất là hai nửa thân máy nối với nhau bằng bản lề, mỗi nửa đều có linh kiện riêng. Theo iFixit thì một viên pin nằm dưới mặt kính lưng, viên còn lại nằm dưới màn hình ngoài, tức mỗi nửa một viên. Nhưng phần sạc thì Apple chỉ đặt ở một bên, nên viên pin bên kia phải được sạc qua sợi cáp nối hai nửa. Sợi cáp này còn phải chuyển rất nhiều dữ liệu hình ảnh và âm thanh qua khe bản lề. Nói đơn giản là không có sợi cáp này thì hai nửa máy không làm việc chung được.

Sợi cáp xếp nếp kiểu accordion chui qua khe ở giữa bản lề, vừa truyền dữ liệu vừa truyền điện (ảnh: iFixit)

Để cáp đi qua được thì bản lề phải chừa một cái khe ở giữa, và sợi cáp được gấp nếp như đàn accordion để co giãn theo mỗi lần anh em gập mở máy. Cái khe đó chính là chỗ cấu trúc đỡ màn hình bị thay đổi: phía trên là khe trống cho cáp, phía dưới là thanh đỡ trung tâm của bản lề. Mà màn hình trong nằm ngay phía trên tất cả những thứ này, mỏng và nhiều lớp, nên chỗ nào phần đỡ bên dưới thay đổi thì chỗ đó dễ bị dồn lực.

iFixit chồng ảnh CT và mô hình bản lề lên một màn hình bị lỗi: đường sáng ngang và đường dọc bản lề giao nhau ngay dưới chỗ cáp đi qua giữa bản lề (ảnh: iFixit)

Điều thú vị là iFixit cho rằng thủ phạm không hẳn là sợi cáp. Cáp nối hai nửa máy gập thì lúc nào cũng bị nghi đầu tiên, nhưng các vết hư họ thấy trong ảnh không nằm đúng chỗ cáp đi qua mà thấp hơn một chút, tại điểm chuyển tiếp từ khe cáp sang thanh đỡ trung tâm, nơi nhiều cạnh gặp nhau. Giả thuyết của iFixit là nếu thanh đỡ trung tâm không hạ xuống đủ khi gập máy thì phần màn hình cong bên trong sẽ đè lên nó, tạo ra một điểm tập trung lực ngay gần vị trí người dùng báo nứt. The Verge thì ghi thêm là khu vực này còn nằm gần cạnh pin. Như vậy với mình thì cái khe cáp không phải lỗi, nó là thứ bắt buộc phải có, nhưng chính việc phải chừa khe đó khiến phần đỡ màn hình ở giữa bản lề phức tạp hơn và có thể trở thành điểm yếu. Còn pin và linh kiện cụ thể nào nằm ở nửa nào ngoài hai viên pin thì iFixit không nói rõ nên mình không đoán.

Chỗ nứt không nằm ngay cáp nối mà thấp hơn một chút, nơi nhiều cạnh gặp nhau

Theo iFixit thì người dùng mô tả khá giống nhau: đang gập hoặc mở máy thì nghe một tiếng, rồi xuất hiện một đường nhỏ chạy dọc nếp gập và một đường sáng chạy ngang màn hình. Có người bị chỉ sau 6 tiếng mua máy, có người bị khi còn chưa setup xong. iFixit cũng giải thích là hư hỏng thực tế có thể nhỏ hơn nhiều so với vết sọc, vì chỉ cần một lỗi cục bộ ở mấy đường kết nối điện li ti là cả một hàng hoặc một cột pixel bị ảnh hưởng.

iFixit dựng mô hình 3D của bản lề từ video tháo máy, bằng sáng chế của Apple và CT scan, rồi đem so với vị trí hư của các máy người dùng báo lỗi. Kết quả là các vết nứt tập trung gần chỗ chuyển tiếp giữa khe cho sợi cáp nối hai nửa máy và phần đỡ giữa bản lề. Mấy nghi phạm iFixit đưa ra:

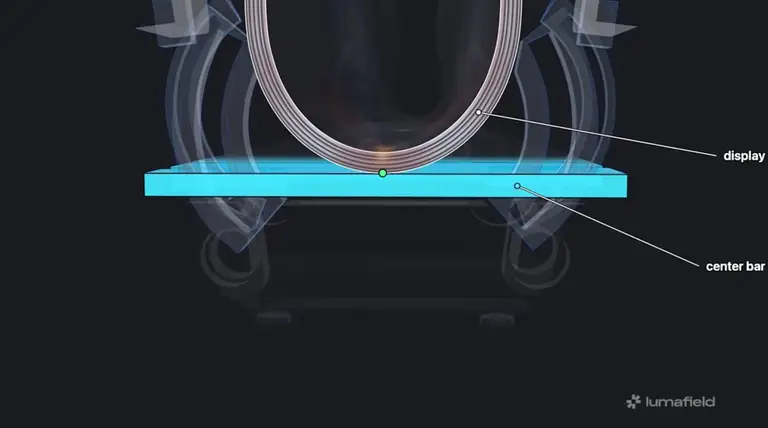

Thanh đỡ ở giữa không hạ xuống đủ khi gập máy, phần màn hình cong bên trong đè lên nó và tạo ra một điểm tập trung lực gần đúng vị trí người dùng báo nứt. Đây là kịch bản iFixit mô phỏng được. Các ray cong dẫn hướng chuyển động của bản lề nhô lên cao hơn các chi tiết xung quanh khi gập, nếu chúng không chạy đúng như thiết kế thì về lý thuyết có thể cấn vào màn hình. Khu vực đó có nhiều cạnh và chi tiết kết cấu hội tụ, làm thay đổi cách màn hình được đỡ khi uốn nên dễ dồn lực lên các lớp màn hình mỏng. Sợi cáp xếp nếp kiểu đàn accordion nối hai nửa máy thì thường bị nghi đầu tiên, nhưng iFixit cho rằng triệu chứng lần này chỉ về hướng khác.

Mô hình 3D của iFixit cho thấy màn hình uốn theo hình giọt nước bên trong bản lề khi gập (ảnh: iFixit)

Song song đó thì YouTuber CuriousHagi đã tự làm nứt được màn hình một chiếc iPhone Duo trong lúc test độ bền (có cho bụi đất vào và bẻ ngược bản lề), rồi tháo ra thì thấy một mắt xích ở giữa bản lề, mỏng hơn các mắt phía trên và dưới, bị gãy ngay tại một rãnh nhỏ, đúng vị trí vết nứt bắt đầu. Mặt dưới màn hình cũng có dấu va chạm. Đây là test có tác động mạnh nên mình nghĩ anh em chỉ nên coi là thêm một manh mối, chưa phải kết luận. AppleInsider thì hỏi nguồn tin ở Genius Bar của 7 cửa hàng, tới tối Chủ nhật chỉ ghi nhận 1 ca, nên theo họ quy mô vẫn còn nhỏ.

Bản lề rất tinh xảo, ít bụi hơn đối thủ nhưng vẫn kêu lạo xạo

Bản lề iPhone Duo dùng bánh răng, lò xo và một chuỗi mắt xích kim loại, giống dây đồng hồ, mỗi mắt chỉ xoay trong một biên độ giới hạn. Ray cong bên trong giúp các mắt xích chuyển động như thể tâm xoay nằm trong màn hình phía trên, mục đích là giảm kéo giãn và chèn ép màn hình. Màn hình thì có hơn 10 lớp siêu mỏng có thể trượt lên nhau khi gập.

Lò xo bên trong bản lề iPhone Duo (ảnh: iFixit)

iFixit cho máy vào túi bột phát quang rồi gập mở nhiều lần, bản lề bắt đầu kêu lạo xạo. Lượng bụi lọt vào ít hơn so với Galaxy Z Fold8 và Pixel 11 Pro Fold mà họ test trước đó, nhưng vẫn đủ để vào tới bản lề. Muốn vệ sinh hay thay phần chuyển động thì phải tháo cả màn hình gập ra. Lưu ý là máy đạt IP68 nhưng theo iFixit thì chuẩn IP không tính tới cơ cấu bản lề.

Điểm sửa chữa 5/10, cao nhất cho máy gập, nhưng thay màn trong tốn 999 USD

Điểm tạm thời 5/10, cao nhất iFixit từng cho một điện thoại gập. Điểm là tạm thời vì còn chờ linh kiện thay thế. Hai viên pin dùng keo nhả bằng điện, 7,5 Wh và 11,6 Wh, tổng 19,1 Wh, iFixit khen là trải nghiệm tháo pin tốt nhất trên máy gập. Màn hình ngoài tháo ra dễ, viền màn trong dùng clip nên tháo ra còn nguyên. Lớp phủ nano-texture tán xạ ánh sáng để giấu nếp gập. Gỡ lớp này ra thì nếp gập của Duo còn dễ thấy hơn Z Fold8. Thay lớp phủ tốn 49 USD, có AppleCare là 19 USD. Thay nguyên màn hình trong ngoài bảo hành là 999 USD, bằng khoảng nửa giá máy mới theo iFixit.

Hai viên pin của iPhone Duo được nhấc ra sau khi nhả keo bằng điện (ảnh: iFixit)

Nguồn: iFixit , 9to5Mac , The Verge , AppleInsider
